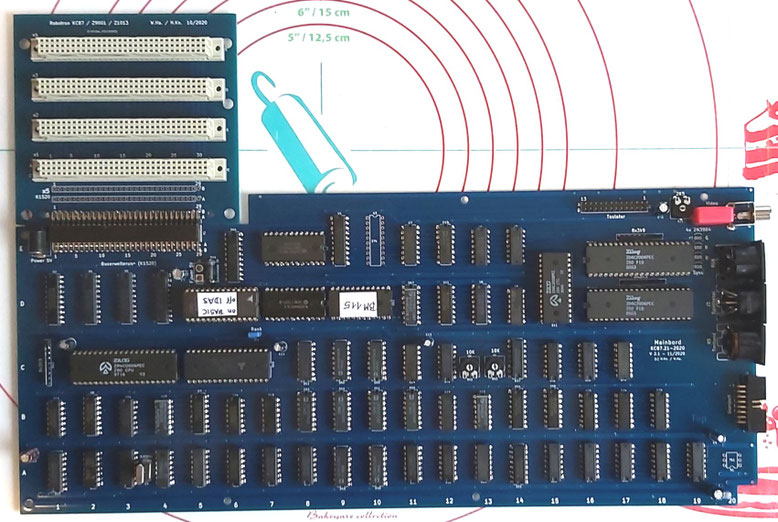

KC87 Nachbau auf einer Platine
29.03.2021
Die Bauteilliste und den Bestückungsplan bitte per Mail anfordern. Das Format kann ich unter Jimdo nicht speichern.

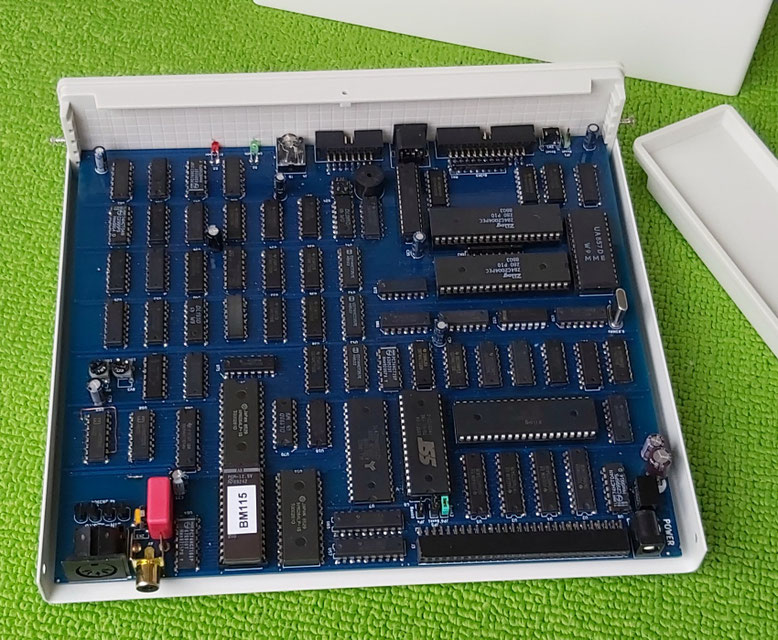

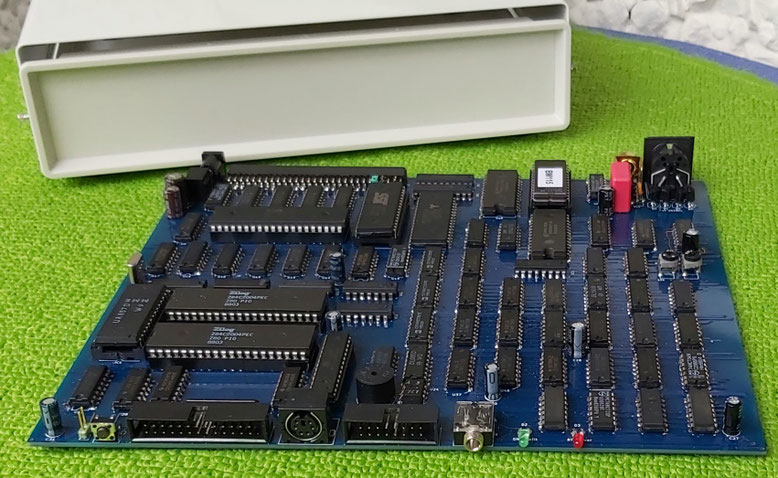

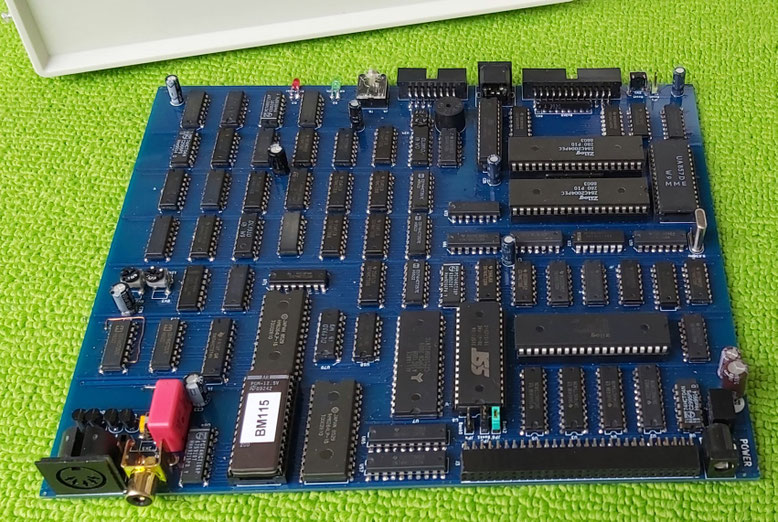

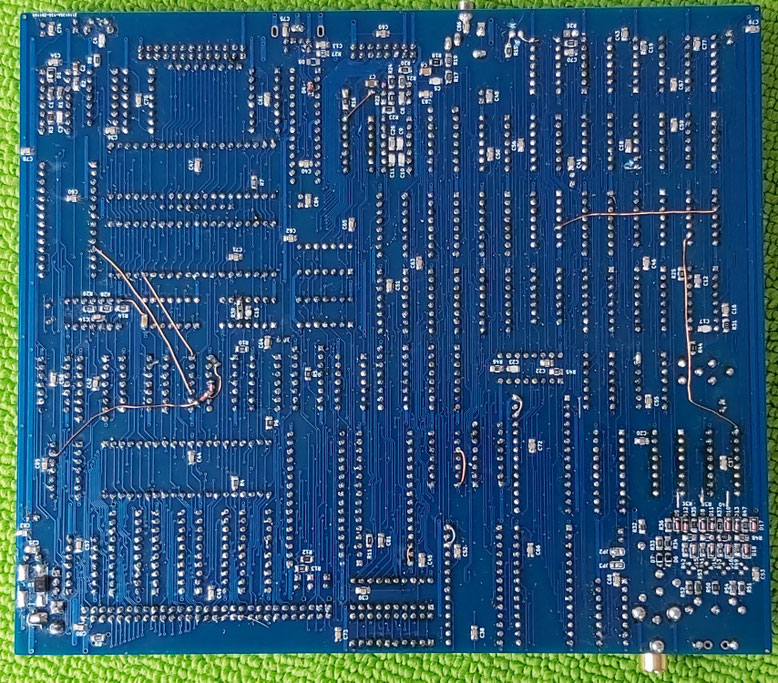

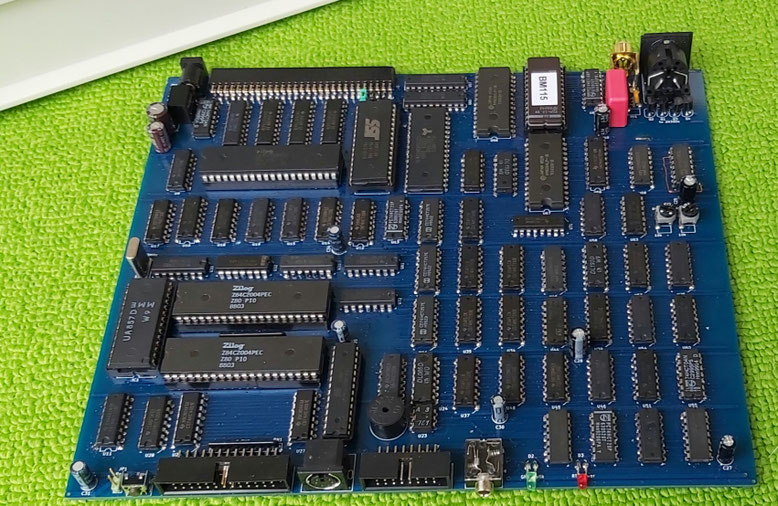

Aktuelle einplatinen Version
PS2 Tastaturadapter
Siehe auch extra Punkt Links im Menü
26.10.2020

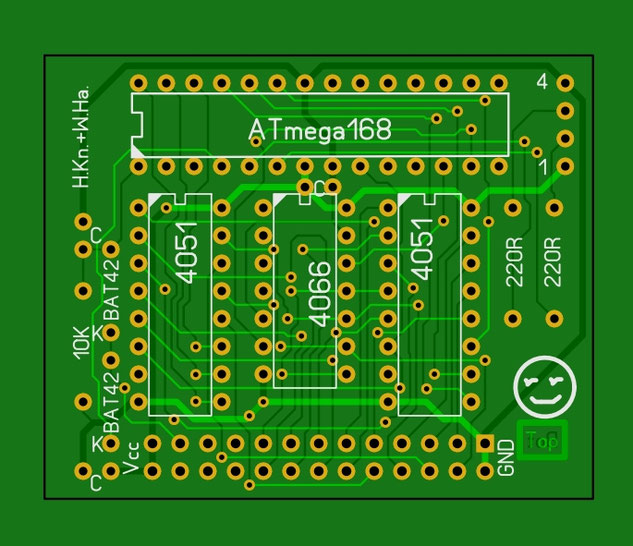

Layoutabbild für die bedratete Variante im Format 40x50mm. Aufsteckbar in Pfostenfeldbuchsen. Der Anschluss der PS2 Buchse erfolgt über eine vierpolige Pfostenfeldverbindung mit Standardbeschaltung wie sie auch in PCs verwendet wird. Ausser den drei Widerständen und zwei Schotkydioden sind noch drei 100nF Kondensatoren für das Modul nötig. Die Bauelemente sind im Bestückungsaufdruck zu finden. Der 100nF Abblockkondensator unter dem Atmega wird als erstes von der Leiterseite bestückt. Auch der abgewinkelöte zweireihige 26 polige Pfostenfeldstecker ist für die hier vorgestellten Leiterplatten von der Rückseite zu bestücken. Als Zweittastatur neben der KC87 Originaltastatur ist eine gerade Ausführung des Pfostenfeldsteckers zu wählen und auf das getrennte Hosenträgerkabel eine 26 polige Quetschbuchse aufzubringen. Dabei ist darauf zu achten das die richtige Pinreihe getroffen wird und keine Ader daneben gequetscht wird. Wegen der unterschiedlichen Abmessungen metrisches Kabel und Zollraster des Steckverbinders passiert das leicht, wenn das Kabel an der Quetschstelle, nicht in einzelne Adern aufgetrennt wird.
26.10.2020
Die Software für den ATmega 168 ist auf der Homepage von Volker Pohlers zu finden.

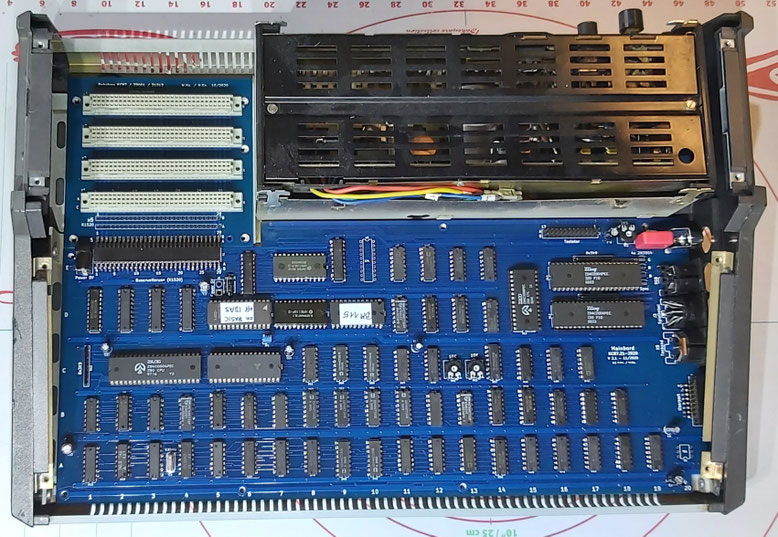

Variante für Gehäuseeinbau
