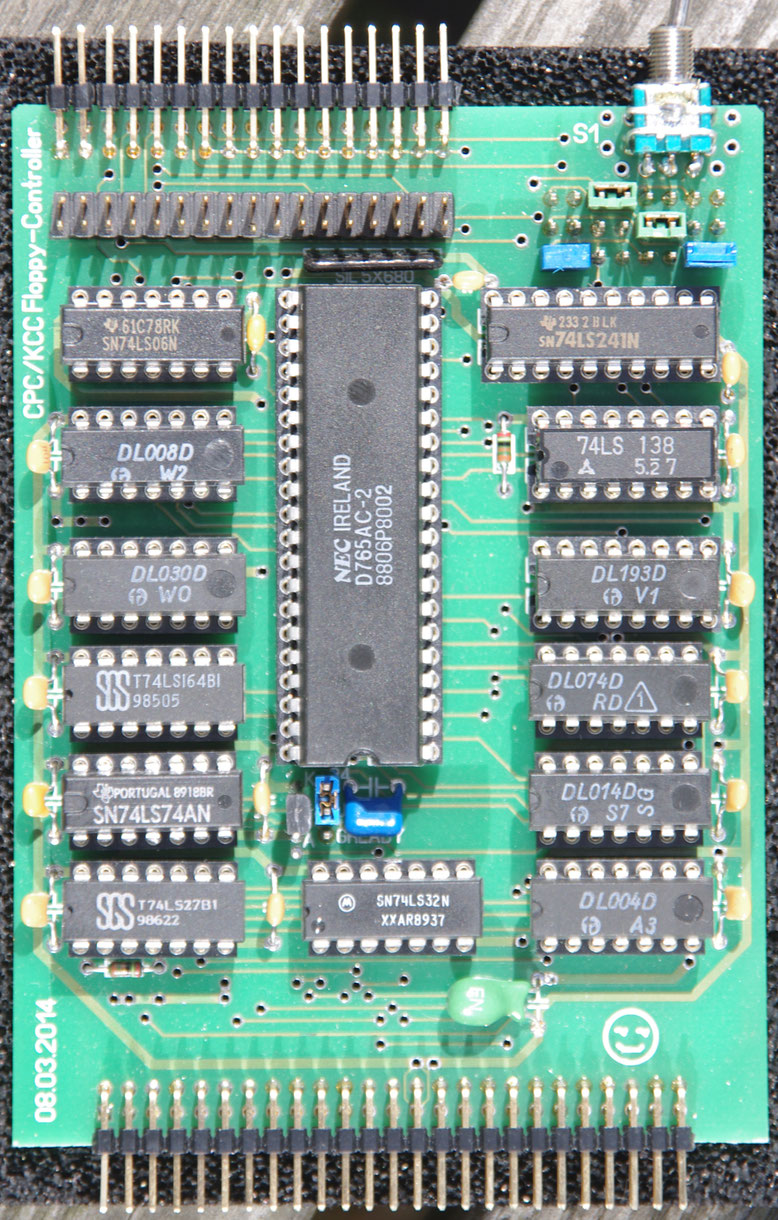

Floppy Controler für den Amstrad CPC 464 und den KC-Compakt

Vorgestellt auf der VCFB 2014

Habe noch wenige Muster zu liegen

New simplifiziert Layout

Download

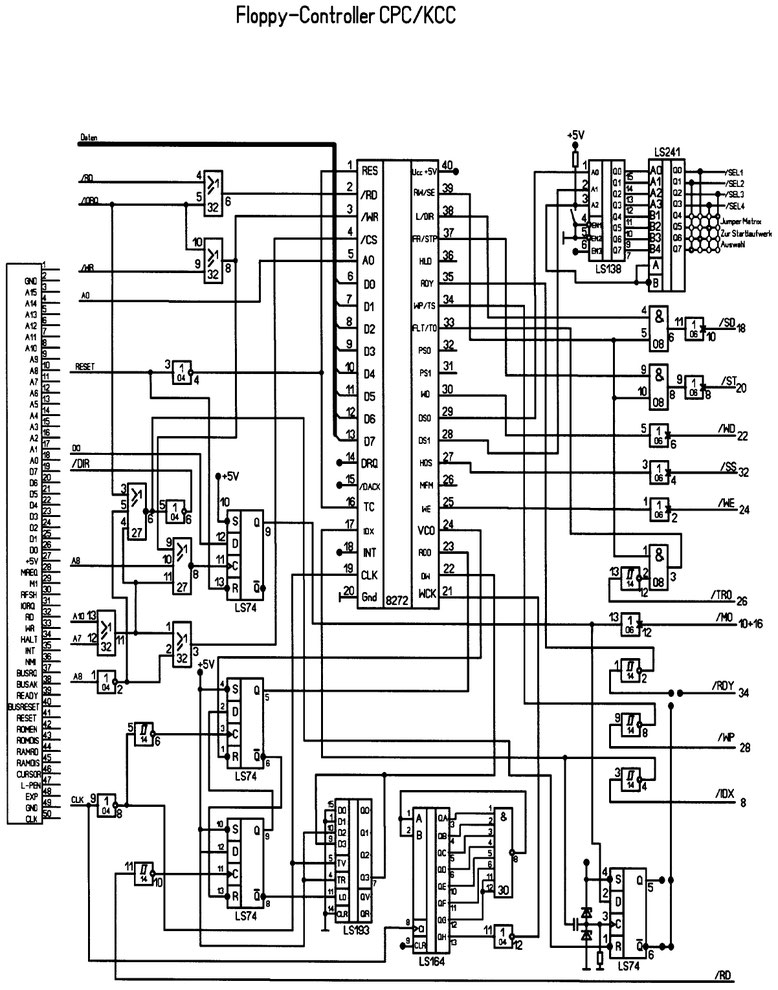

Schaltung zum herunter laden als PDF File
CPC_Floppy_Cont.pdf
Adobe Acrobat Dokument 614.8 KB

FDC Controller
SL 2x25W 2,54              1x
GS 40P                  1x
GS 14P                          14x
GS 16P                  2x
GS 20P                  1x
LS 06                  1x
LS 08                  1x
LS 30                  1x
LS 164                  1x
LS 74                  2x
LS 27                  1x
LS 04                  1x
LS 193                  1x
LS 32                  1x
LS 138                  1x
LS 241                  1x
74HCT 14              1x
BAT 43                  2x
X7R-5 100N            15x
WSL 34G              2x   (alternativ 2x SL 2x17G 2,54  ist ohne Plastikumrandung)
JUMPER 2,54 SW          6x
MPE-087-1-024              1x
SIL 6-5 680              1x
NK 236                  1x
METALL 2,2K              2x



FDC Controller D765A oder 8272 von Ebay besorgen.

Download
Stückliste als PDF File
FDC-KCC.pdf
Adobe Acrobat Dokument 36.3 KB

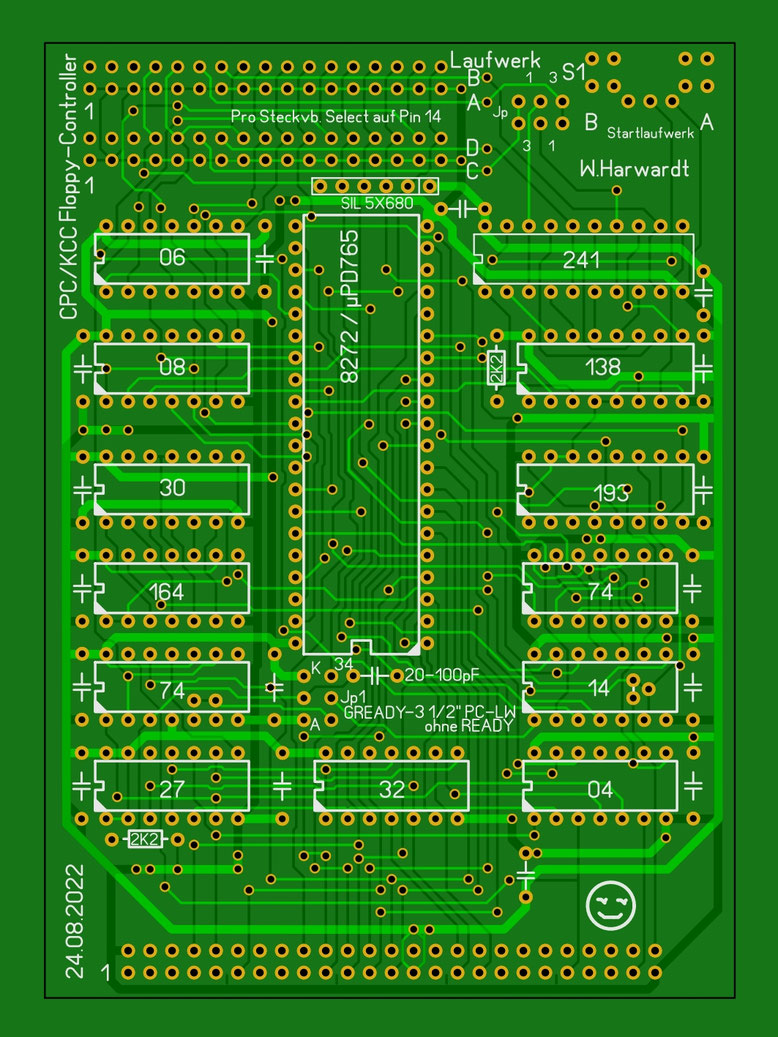

Floppycontroler in Entwicklung mit vereinfachtem Jumperfeld

23.01.2022

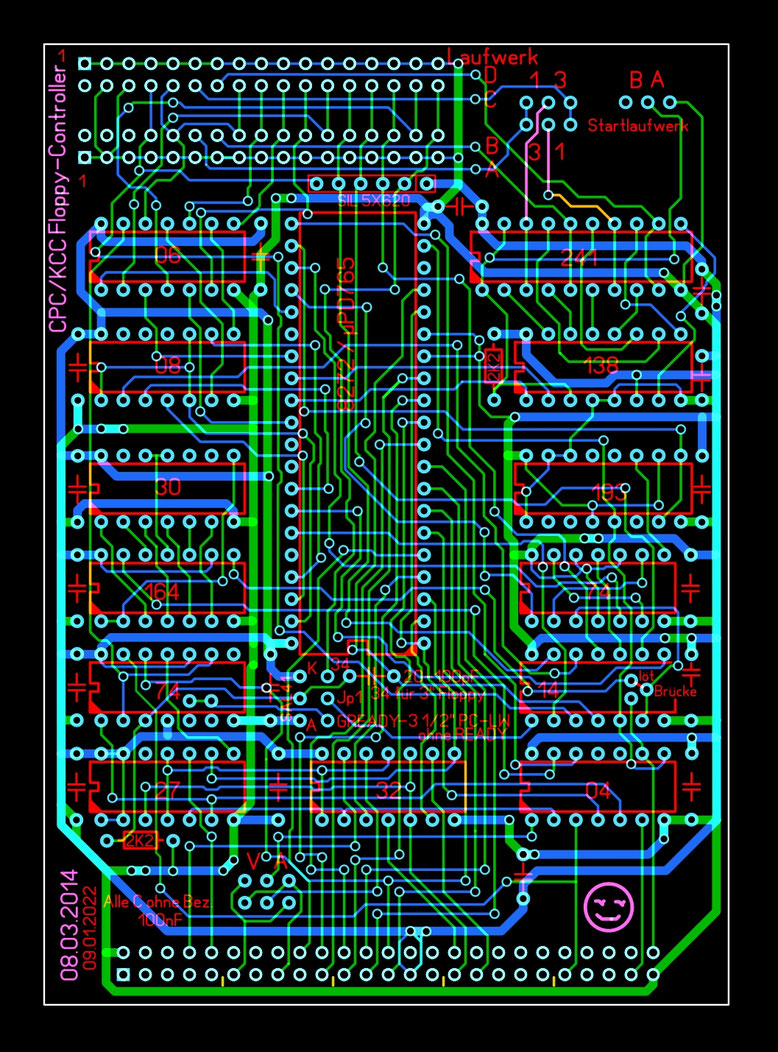

Ich habe den Floppycontroler weiter entwickelt. Auf der Abbildung ist zu sehen wie die Testleiterplatte von 2014 umverdrahtet werden kann um die Startlaufwerk Vertauschung zu realisieren. Das kann mit Wegfall des kleinen Jumperfeldes bei nur zwei Laufwerken weiter vereinfacht werden.

Leiterplatten lasse ich nicht fertigen, da ich immer noch einige von 2014 zu liegen habe.

Bei dieser Abbildung ist zu beachten das das obere Steckerfeld für den Floppyanschluss von der Leiterseite des Controlers bestückt werden muss, da Reihe 1 der Pfostenfeldstecker nach oben gerückt wurde. Mir war das Gedrängel zu groß.
