Eisenlose Endstufe mit zwei Röhren EL86

Projekt ist in Arbeit!

Unterlagen werden nach der Erprobung aktualisiert und vervollständigt

Der Netztrafo ist fertig gewickelt. Die Schaltung des Netzteiles und die dazu gehörige Leiterplatte kommt noch.

Diese Art Endstufen sind auch unter der Bezeichnung "OTL-PA" zu finden. An dieser Endstufe kann ein hochohmiger Lautsprecher mit einer Impedanz von 800 Ohm direkt angeschlossen werden. Über einen Ausgangsübertrager der keinen Luftspalt benötigt kann auch ein niederohmiger Lautsprecher angepasst werden. Zum Beispiel die Ausgangsübertrager von Philips "VE2484/01" oder

"LBD 2205/00".

Mit dem ersten Ausgangsübertrager kann mit zwei dieser Endstufen auch eine Brückenschaltung aufgebaut werden.

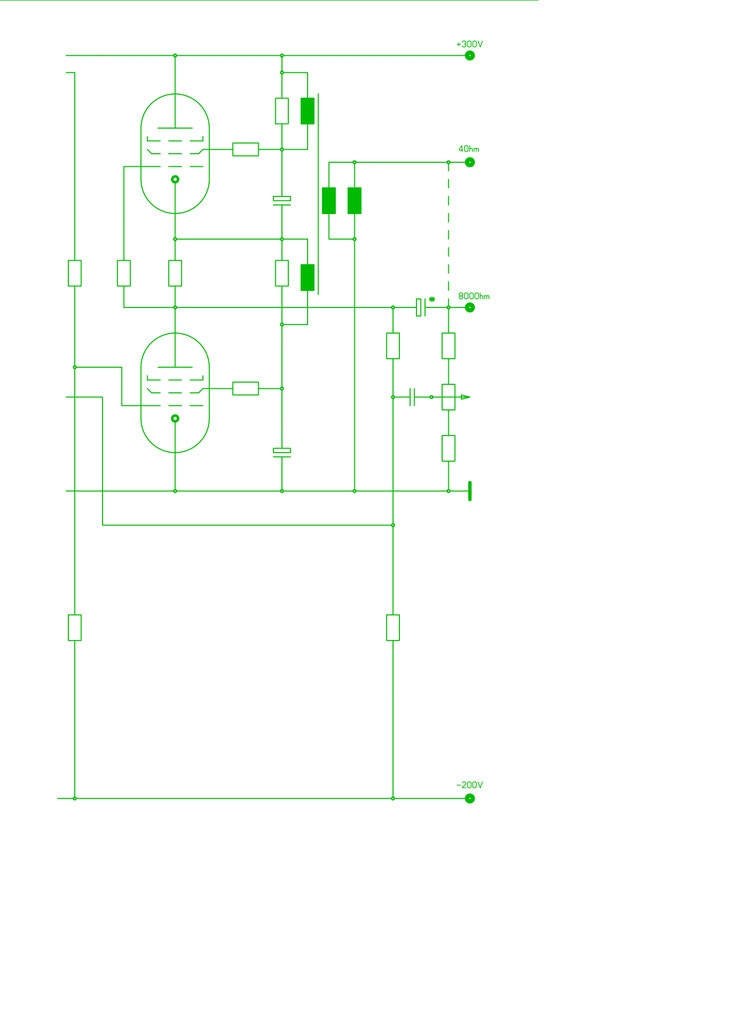

Es sind aber auch normale Netztransformatoren mit 2x115V Primär und 2x6V Sekundär möglich. Die Sekundärwicklungen sind dann Parallel zu schalten wie in der Schaltung gezeigt ist. Die Oben angegebenen Ausgangstrafos sind über den Ausgangs Elko anzuschließen. Bei Einsatz eines beschriebenen Netztrafos entfällt der Ausgangs Elko.

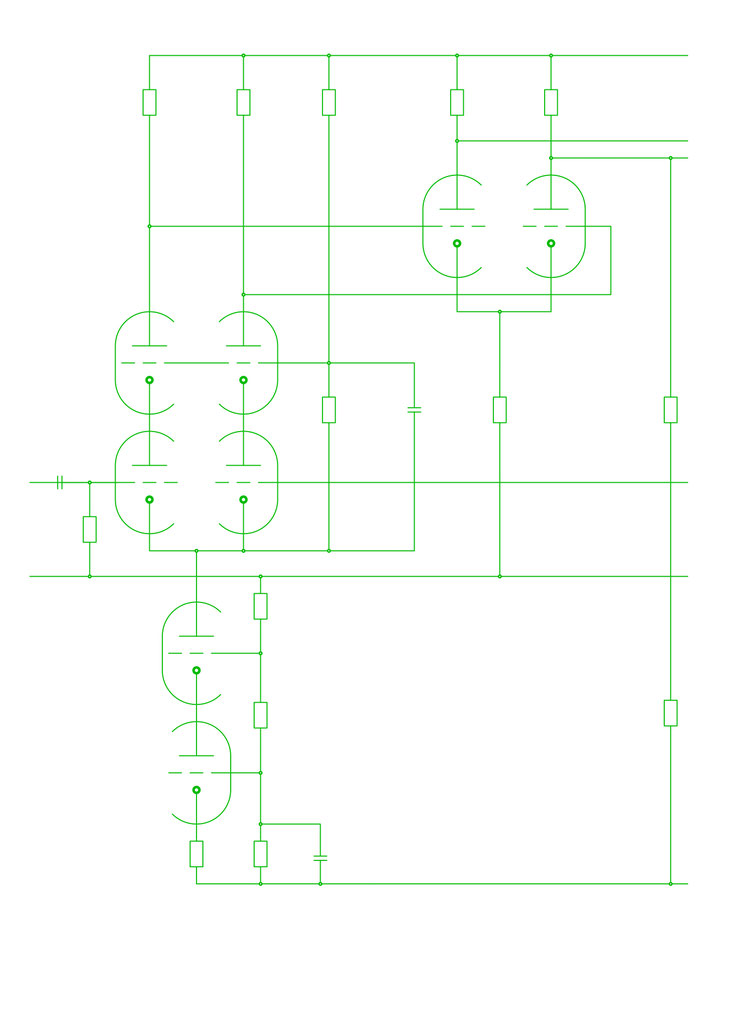

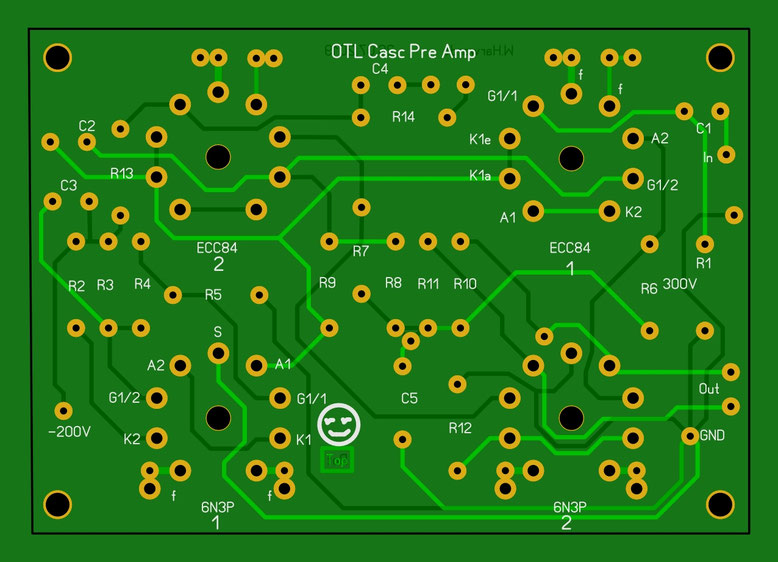

Ich route gerade einen einfachen Vorverstärker mit der Röhre 6N3P und einen Vor- und Treiber Verstärker, der wie ein Operationsverstärker mit Röhren aufgebaut ist. Dadurch kann ein gegenphasiges Signal abgenommen werden und Gegenkopplung ist möglich.

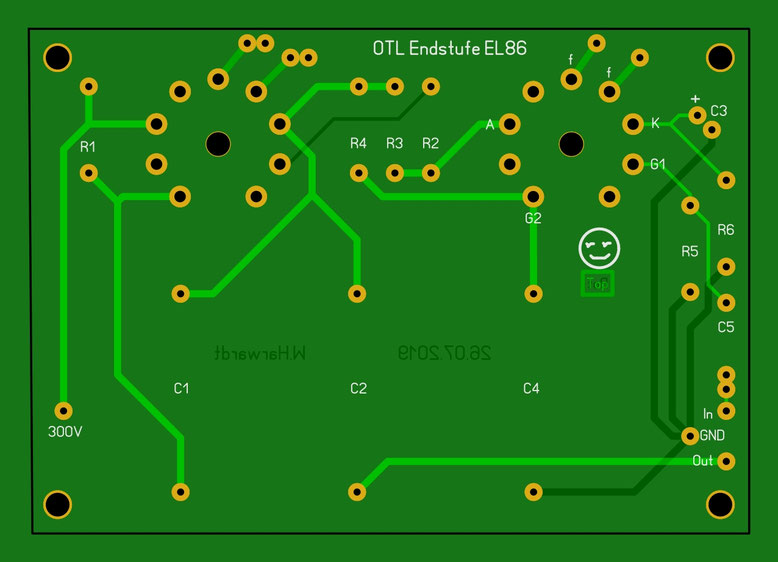

Bei beiden Leiterplatten werden die Anschlüsse für die Heizspannungsversorgung über verdrillte Drähte realisiert.

Da die Leiterplatten Versuchstatus haben erfolgen auch alle weiteren nötigen Verbindungen ausserhalb der Leiterplatten über Verbindungslitzen.

Zur Versorgung wird ein Netzteil benötigt, das +300V Anodenspannung und - 200V für die Konstantstromquelle liefert. Wegen des geringen Stromverbrauchs bei den 200V wird diese Spannung aus einer Vervielfacherschaltung über Elkos realisiert und über Z-Dioden Stabilisiert. Dafür kommt auch noch eine Leiterplatte. Die Bestückung der Bauelemente erfolgt von der Leiterseite aus. Die Röhrenfassungen gehören auf die Bestückungsseite.
