"REU Z+K"

14.01.2024



REU Version, die  sowohl für den KC87/Z9001 und den Z1013, sowie weitere Computer einsetzbar ist.

Die I/O Adresse der Steuerports  für KC87 und Z1013 ab 04H-07H.



30.04.2021

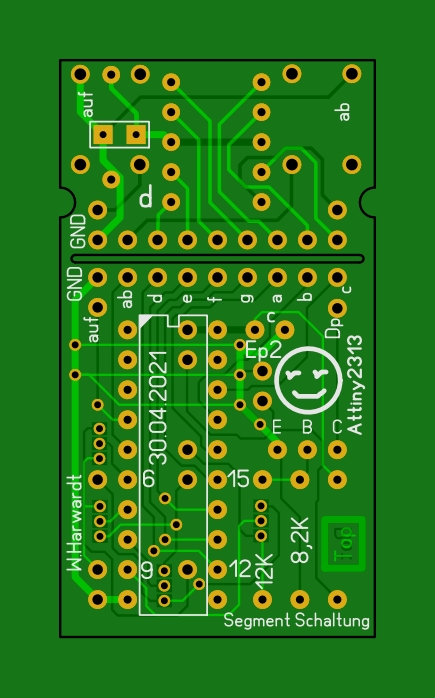

Hier drunter die Leiterplatte zur Testweiterschaltung in Segmenten.

8KB Segment Schaltung auf dem REU Modul aufgesteckt

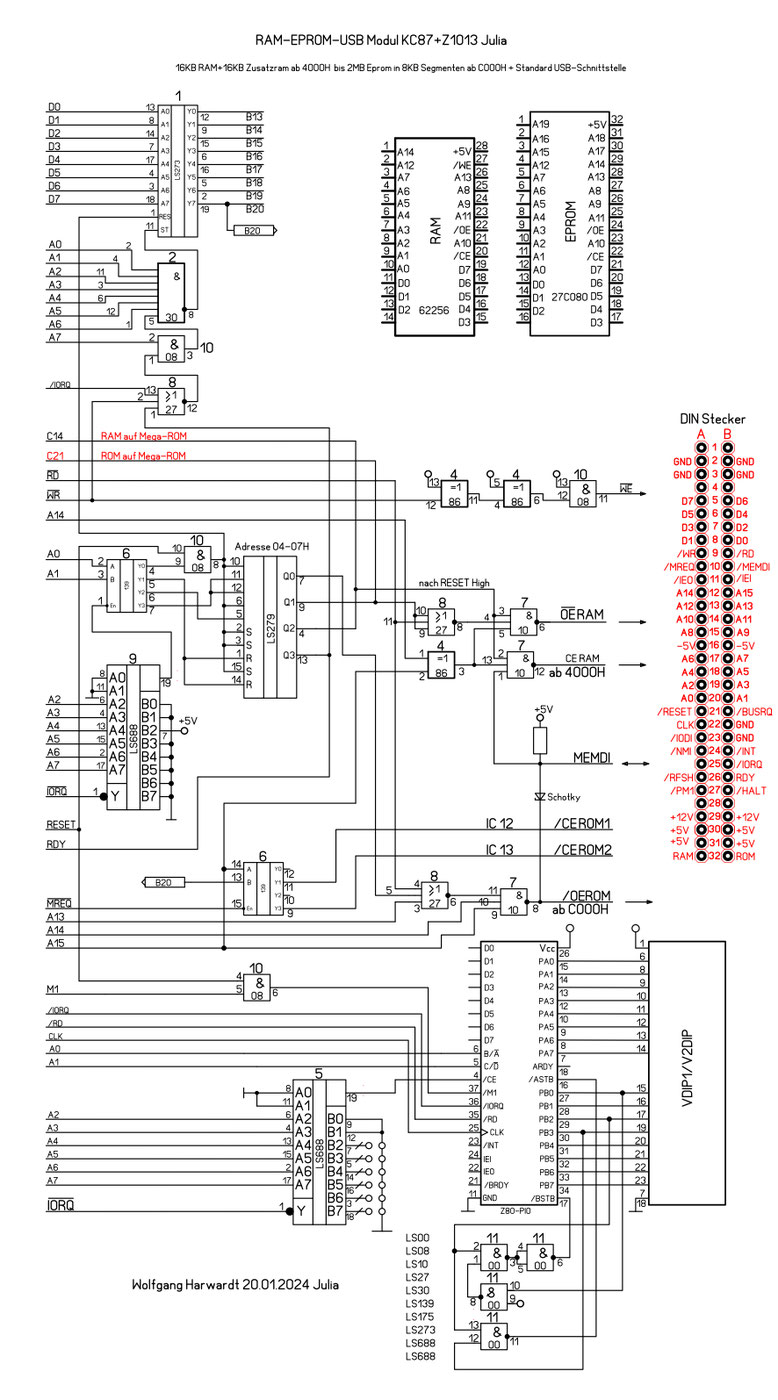

Schaltung des REU Moduls

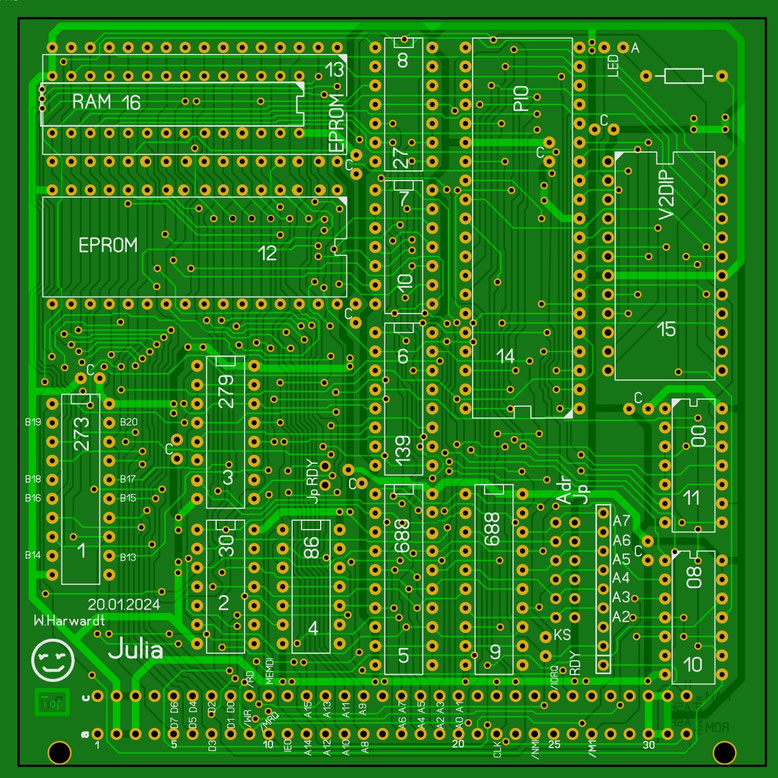

Layout des REU Moduls

Inbetriebnamesteuerung für das REU Modul

USB und Mega-Flash am Z1013-128


Ich gehe mal von meinen Jumperstellungen aus. Dabei liegt die Leiterplatte vor Dir mit lesbarer Beschriftung.
Es ist der EPROM D200, V5 sowie der Eprom D14, V3 gesteckt
Ich fange Oben links an.
Jp15 beide Jumper senkrecht
Jp10 gesteckt
Jumper um Kassetteninterface lasse ich unberücksichtigt!
Jp12 gesteckt
Jp7 auf 2 senkrecht für 2MHz Taktfrequenz
Jp18 rechts 2-3
Jp 14 nichts gesteckt
Jp19 rechts 2-3
Jp 11 links  2-3
Jp17 rechts 2-3
Jp8 rechts 2-3
Jp9 links 2-3
Jp6 rechts 1-2

Wenn das alles erledigt ist versuche den Computer zu starten.
Wenn er sich meldet, wieder aus, Buskarte anstecken und die PIO Karte mit auf Adresse 5 gestecktem Jumper aufstecken.
USB4PRE aufstecken.
Alternativ dazu die GUR Leiterpatte oder eine Ähnliche auf Adresse 5 gesteckte USB Möglichkeit verwenden.
USB-Stick mit FAT32 formatiert mit den gewünschten Programmen mit der Endung Z80 von Volker Pohlers Homepage versehen (Sammlung Z1013 Software gezippt).
Den USB-Stick in die Buchse des USB4PRE stecken.
Computer einschalten, warten bis er sich gemeldet hat.
Eingabe von J 9FB0 und Enter   (Zwischen dem J und der 9 muß ein Space eingegeben werden!).
Eingabe von @U und Enter.
Das Menue mit den vorhandenen Dateien sollte sich jetzt melden.
Im Text des Menues ist das weitere Vorgehen erläutert.
Mega-Flash Modul
Zum Starten des Mega-Flash Moduls gibt man J C000 ein und Enter
wenn sich das Menue des Mega-Flash Moduls meldet, gibt man zum Anzeigen der Dateien @F ein.
Die weitere Anleitung der möglichen weiteren Befehle ist bei Volker Pohlers zu finden
Viel Erfolg!
