Spectrum BUS Adapter

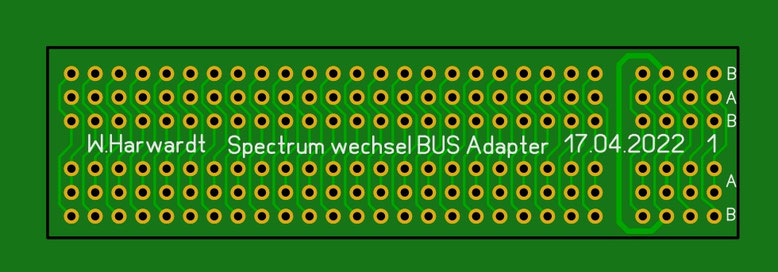

Variante zum A mit B Tauschmöglichkeit

Spectrum BUS kaskadierbar

05.01.2022

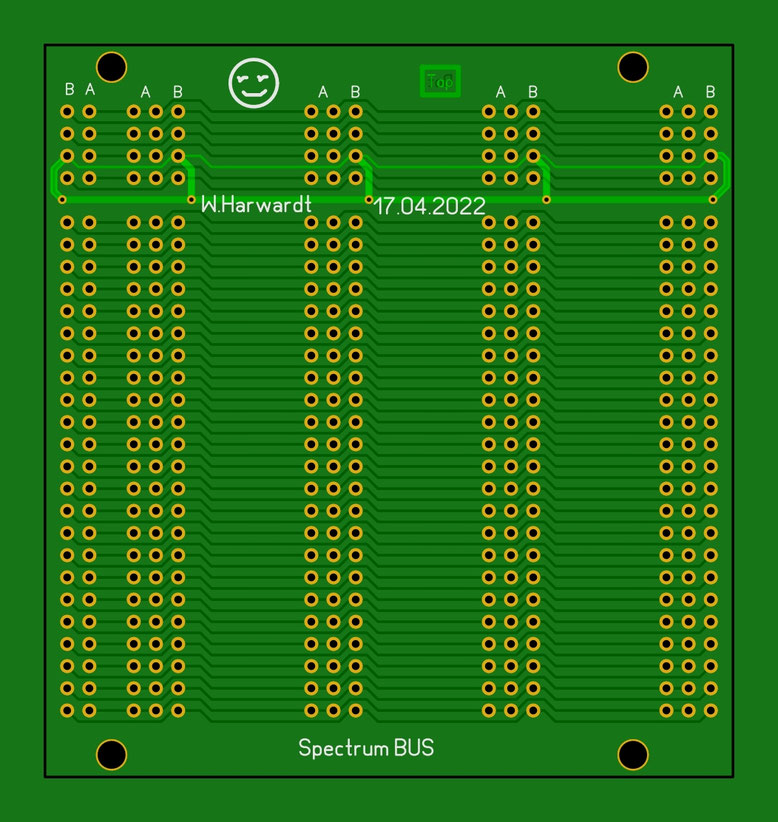

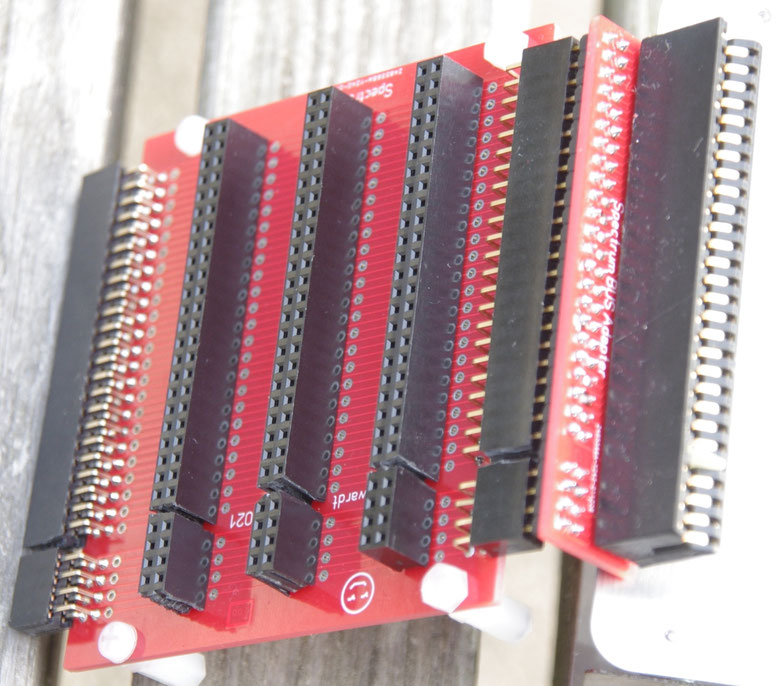

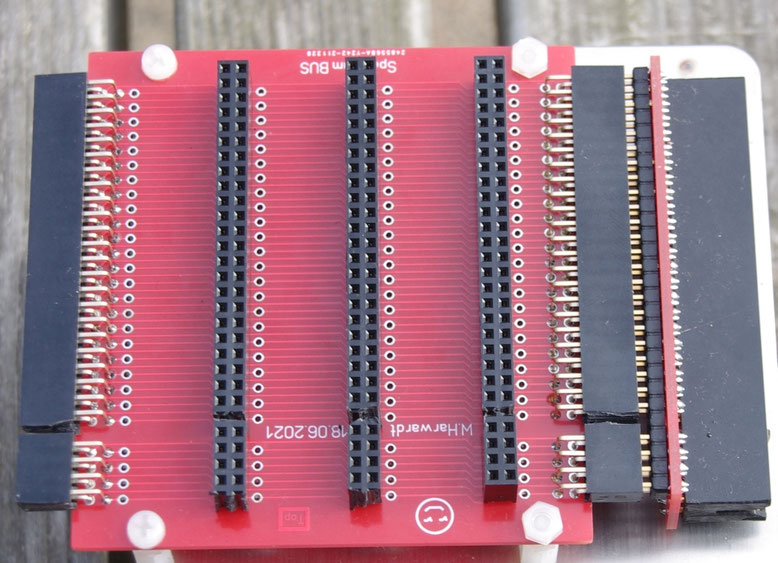

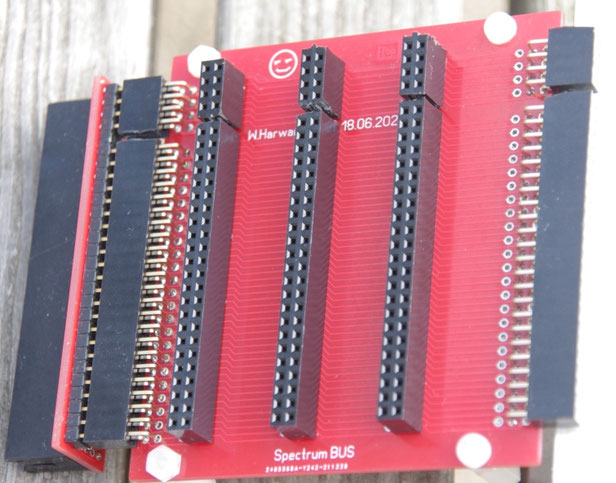

Zum testen meiner Spectrum Erweiterungen ist diese Busleiterplatte, die über den Adapter mit einer Buchsenleise für Direkte Verbindungen über eine abgewinkelte Pfostenfeldbuchse mit der BUS Leiterplatte kontaktiert wird. Eine weitere Busleiterplatte kann wieder über eine abgewinkelte Pfostenfeld Buchsenleiste, Pfostenfeldstecker angeschlossen werden. Auf den letzten Steckplatz des Busses sollten alle Daten und Adressleitungen mit einem Pull Up Widerstand 1K abgeschlossen werden. Es ist zweckmässig das BUS Verstärker Modul, das statt der Z80 CPU gesteckt wird zu verwenden. Ansonsten kann es zu einer fehlerhaften Funktion des ZX Spectrum kommen. Die CPU kann nur eine geringe BUS Last treiben.
