Buebchen Prommer 3

Kompatibel mit dem "Junior-Prommer" aus der ST-Computer 02/88 und dem"Vesuv" von Roßmöller

Eprom Brenner vom 2716 bis 27(C)512 mit Adapter bis 27C080. Es existiert Software für DOS, Linux, Windows XP (mit invertiertem Schnittstellentreiber/Umschalter benutzbar), AtariST, Amiga und C64.

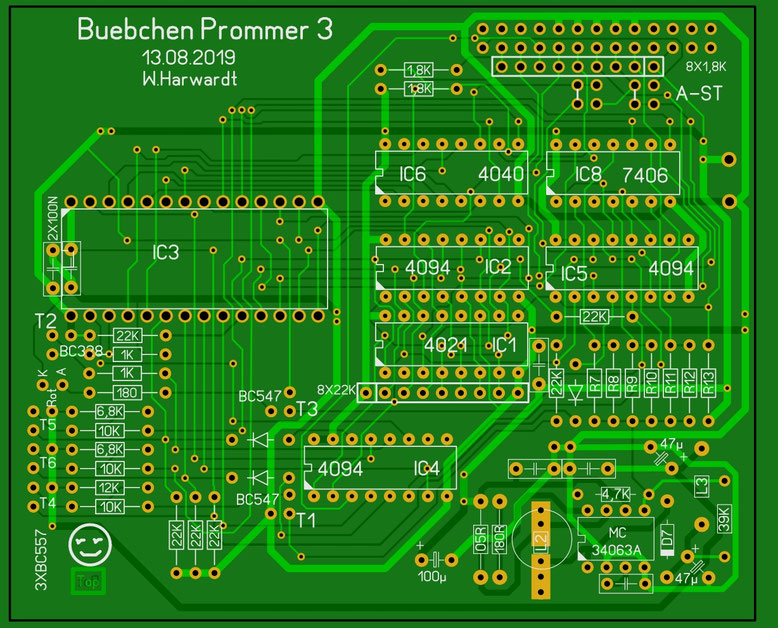

Projekt zum Test geroutet um die Eignung des MC34063A für diesen Einsatz zu testen. Das ist der einzige Unterschied zur unten abgebildeten Originalschaltung.

drei Testleiterplatten habe ich. Eine ist bestückt und wartet auf den Programierspannungsabgleich.

Sämtliche Einstellungen erfolgen über Software.

Nur die Auswahl des Computersystems erfolgt über Jumper. A=Amiga/DOS/LINUX/C64, ST = Atari ST.

Download
jp_schema.pdf
Adobe Acrobat Dokument 17.7 KB

Bei der Schaltung in der Beschreibung fehlt das unbeschriftete Jumperpaar zum Resetanschluß des IC6

30.08.2019

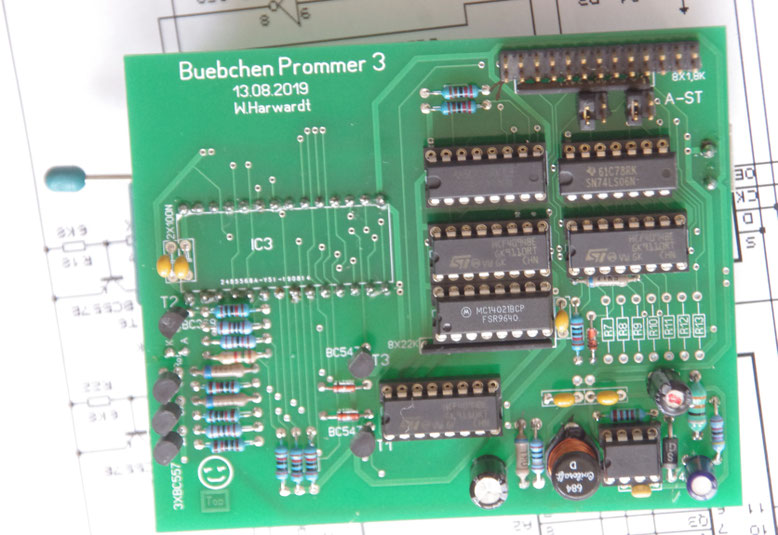

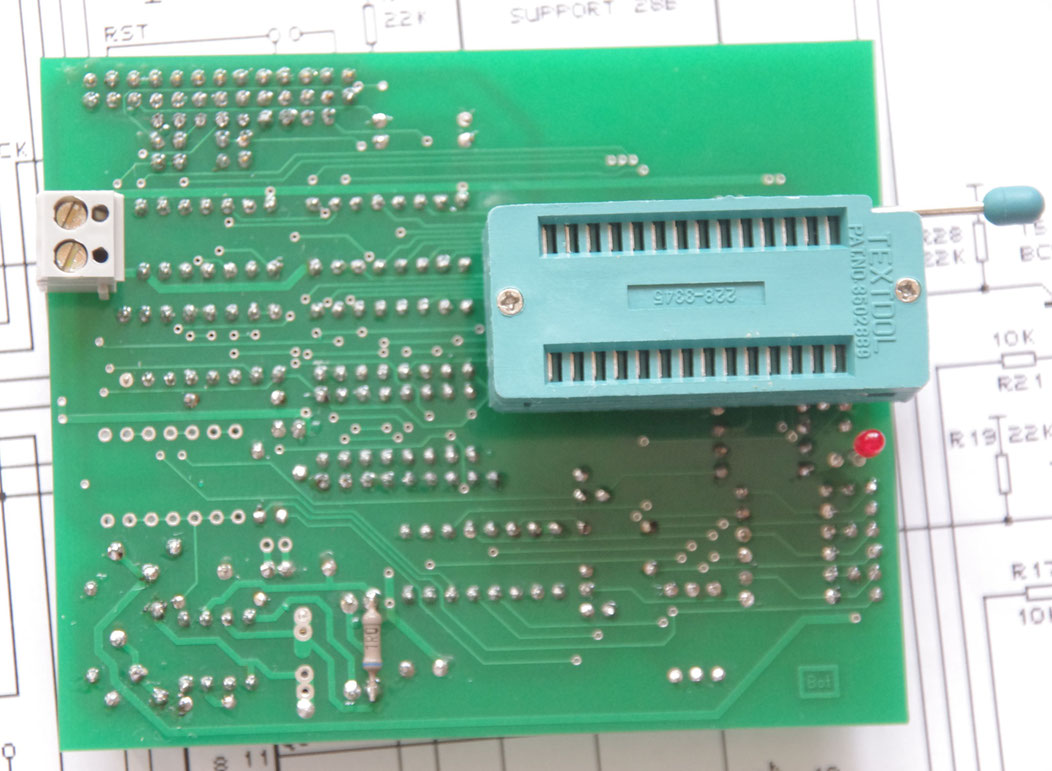

Die Musterleiterplatte des Buebchen Prommers 3 ist da und schon bestückt.  Fotos kommen bald.

Programieradapter bis zum 27C080

Software für WIN XP in Verbindung mit Invertierten Datenleitungen

Unter Verwendung des Schnittstellentreiber und Umschalters

01.09.2019



 Bei der Verwendung der WIN XP Software die über den Link hier drunter gefunden werden kann

( <EPROM_Setup>Ganz runter scrollen), muss der Bustreiberschaltkreis des Schnittstellenumschalters für den Prommerkanal in einen 74LS/HCT540 geändert werden um das Signal zu invertieren.
