14.02.2021

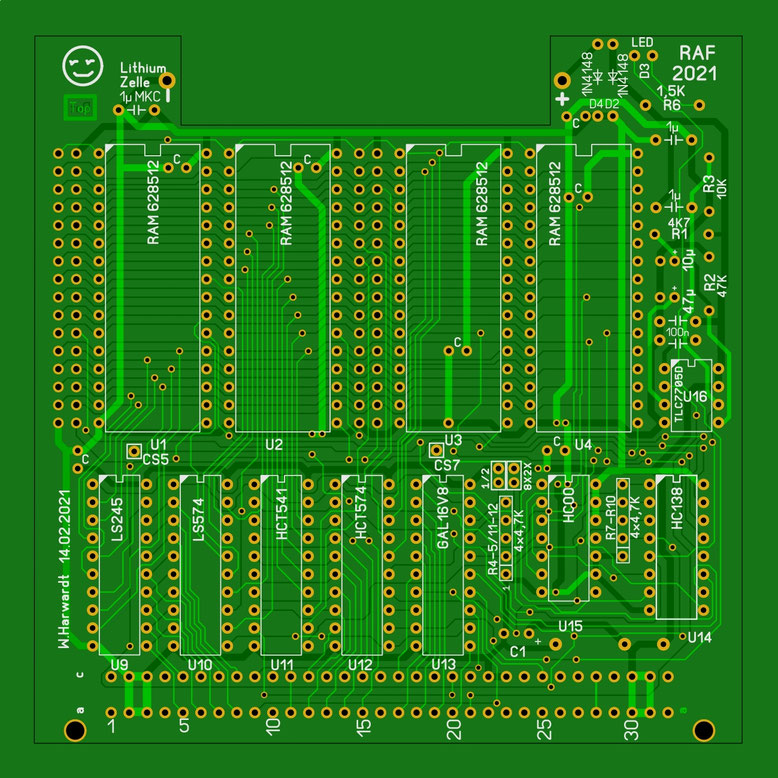

RAM Floppy mit DIN Steckverbinder K1520 kompatibel 100x100mm 2MB auf 4MB erweiterbar                       (Mit aufsteckmodulen). Die Aufsteckmodule habe ich beim KC-Recorder vorgestellt. Für die Anwendung hier sind bei ihnen gerade Pfostenfeldstecker zu verwenden. Passend zum Z1013-128, Z1013-2020, LLC2 und dem KC87-2020 habe ich das Layout für die RAF geroutet das einige Nachteile der Vorgängerversion vermeidet, jedoch durch mein Vorzugsformat von 100x100mm von den üblichen Modulgrößen des KC87 abweicht. Das Layout wurde neu geroutet, wobei die Bauelementeanordnung zum größten Teil beibehalten wurde. Dadurch konnten Engstellen vermieden werden (2x durch 2,54mm Pinabstand Durchgänge).

Die Idee mit den Aufsteckmodulen ist auch beim Format 95x110mm möglich erfordert aber eine andere Bauteilanordnung. Mit Adapter ist auch dieses Modul im Z9001-KC87 oder BIC einsetzbar.

17.06.2021

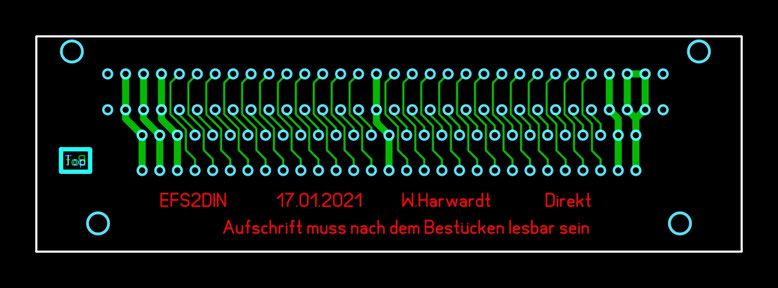

Mit dem Adapter hier drüber Ist die RAF 2021 auch am KC87/Z9001 oder BIC einsetzbar.
