31.07.2020

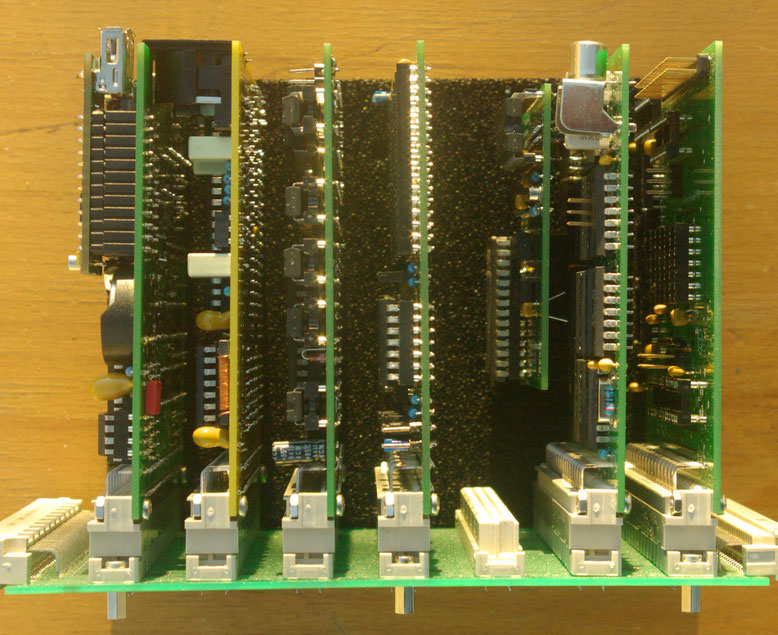

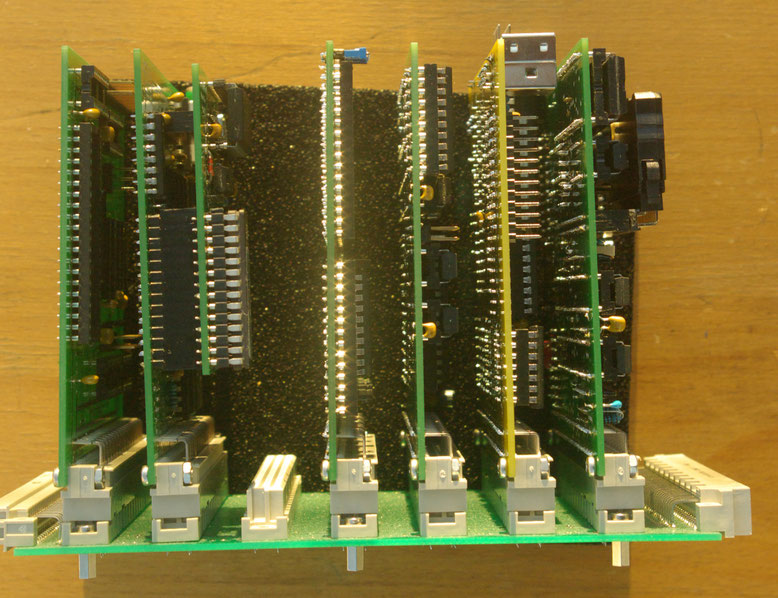

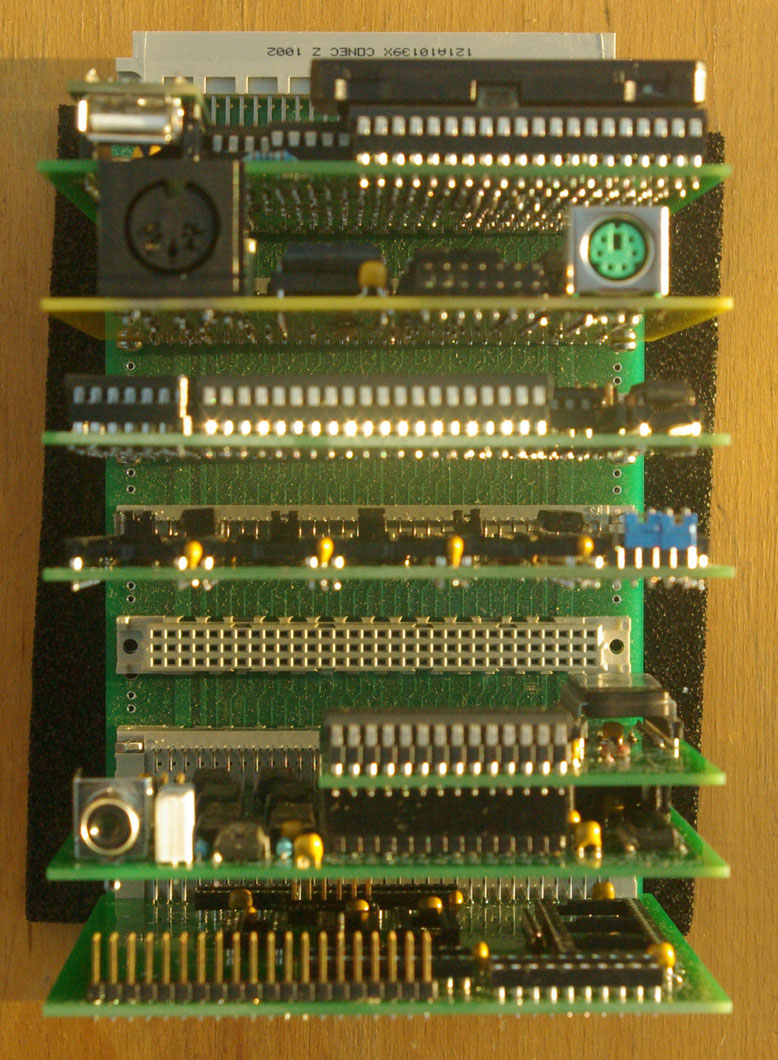

Von Links nach rechts: GUR V5 Leiterplatte mit GIDE, USB, RTC.  V2DIP Nachbau ist aufgesteckt.

Key Leiterplatte mit PS2 Schnittstelle nach "Gubby+Ralph", CTC, CAS.

Voll gepufferter CPU Leiterplatte mit bis zu 512KB RAM und 32KB Eprom für Monitor.

Megaflash mit Daten Bustreiber Eproms für den Z1013 muss ich noch brennen.Getestet am KC87.

Bildschirm Modul umschaltbar 32x32 auf 64x16 Zeichen pro Zeile.

Bübchenbrenner Schnittstelle V3 mit freier Adresswahl.

Ich hoffe, ab Morgen die Zeit zum beleben der Gesamtheit zu finden. Alle Module wurden schon vorgetestet.

Der Einbau in ein verkleinertes 19" Gehäuse ist geplant.

23.07.2020 Update 30.07.2020

Sämtliche Leiterplatten sind überarbeitet und in den Funktionen erweitert. Die CPU Leiterplatte kann mit 128KB oder 512 KB RAM und 8KB-32KB Eprom bestückt werden. Dabei hat man über I/O Befehle Zugriff auf alle Speicherbereiche.

Die Bildschirmkarte kann von 32x32 Zeichen über I/O Befehl auf 64x16 Zeichen umgeschaltet werden. An der Möglichkeit Pixelgrafik zu erzeugen wird noch gearbeitet. Die Softwareunterstützung dafür muss noch angepasst werden. dazu bin ich nicht in der Lage. Mit der Key-CTC-CAS Leiterplatte werden über I/O Befehl auch die Adressen 16-18 des RAMs auf der CPU Leiterplatte geschaltet.

Zu dem Leiterplattensatz gehört noch die GUR Version 5 , mit der man Zugriff auf USB Stick und DOM oder Festplatte hat. Eine RTC ist auch vorhanden falls die Uhrzeit gebraucht wird.

23.07.2020

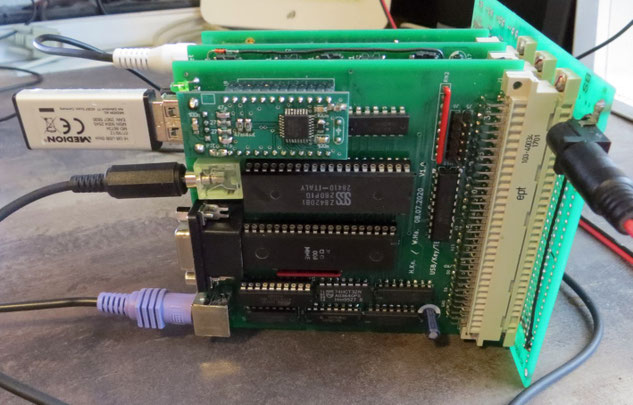

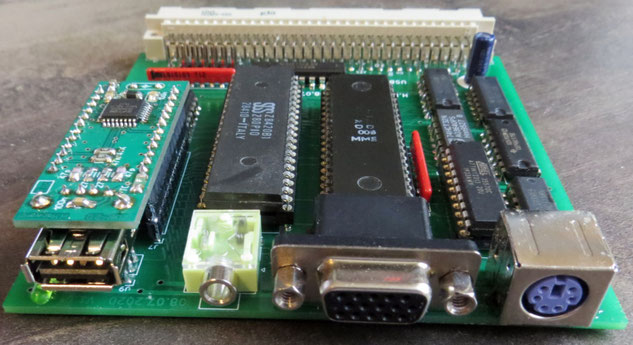

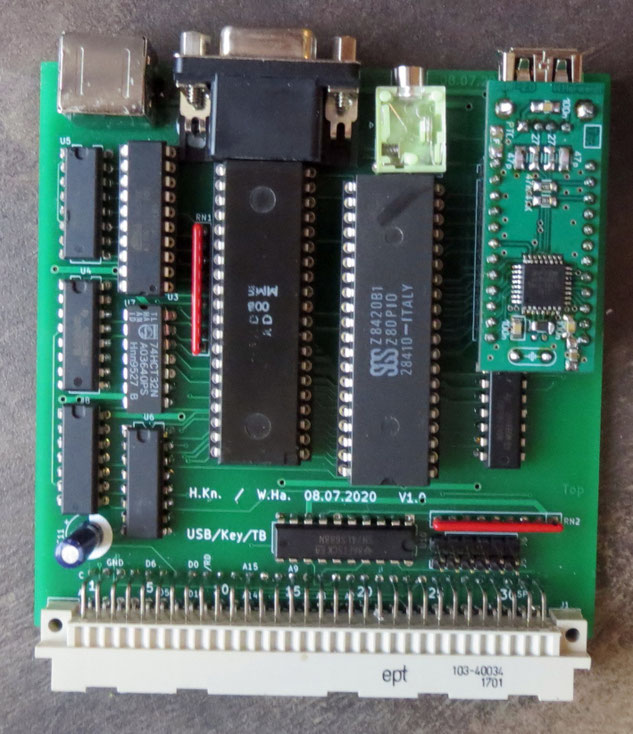

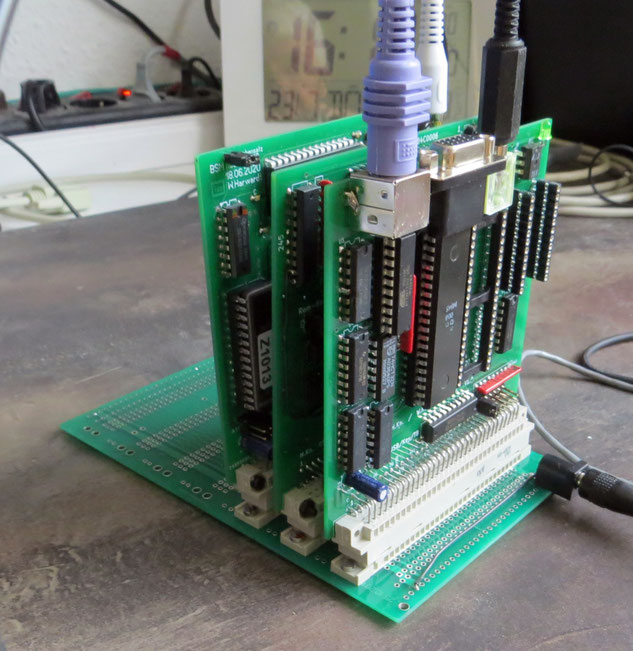

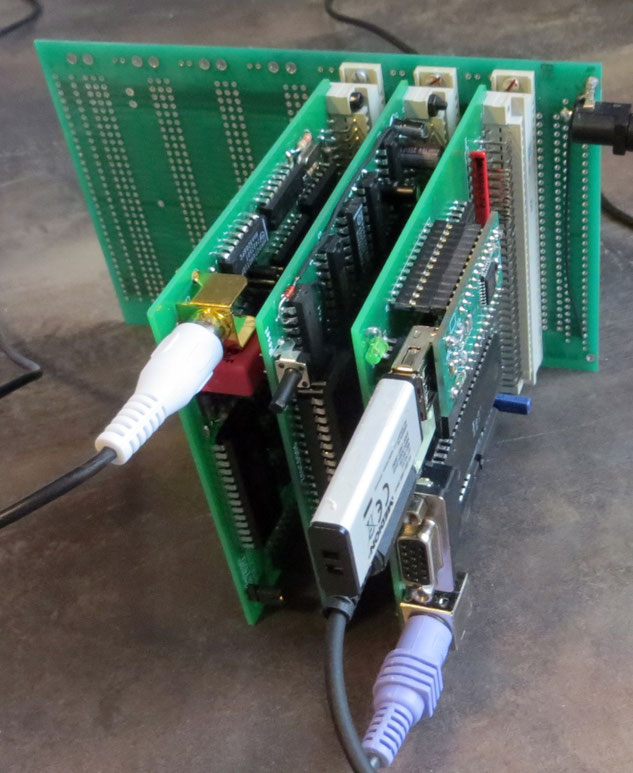

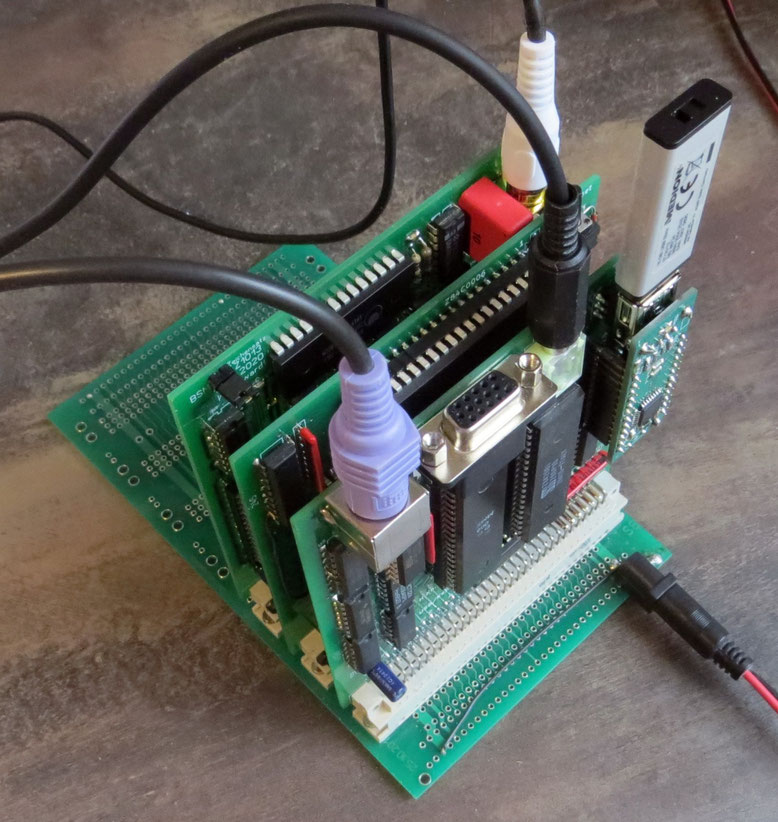

Testaufbau des Z1013-2020. Vorne auf dem unbestückten Teil ist die USB Schnittstelle als Alternative vorgesehen. Inzwischen ist auch dieUSB-Schnittstelle fertiggestellt und mit einem selbstgebauten V2DIP Nachbau bestückt. Die ersten Programme wurden erfolgreich geladen und abgespeichert. Siehe auch bei Z1013-KEY-CAS-USB. Wir haben auch noch eine andere Variante der USB-Schnittstelle für einen größeren Ausbau in Arbeit.

23.07.2020

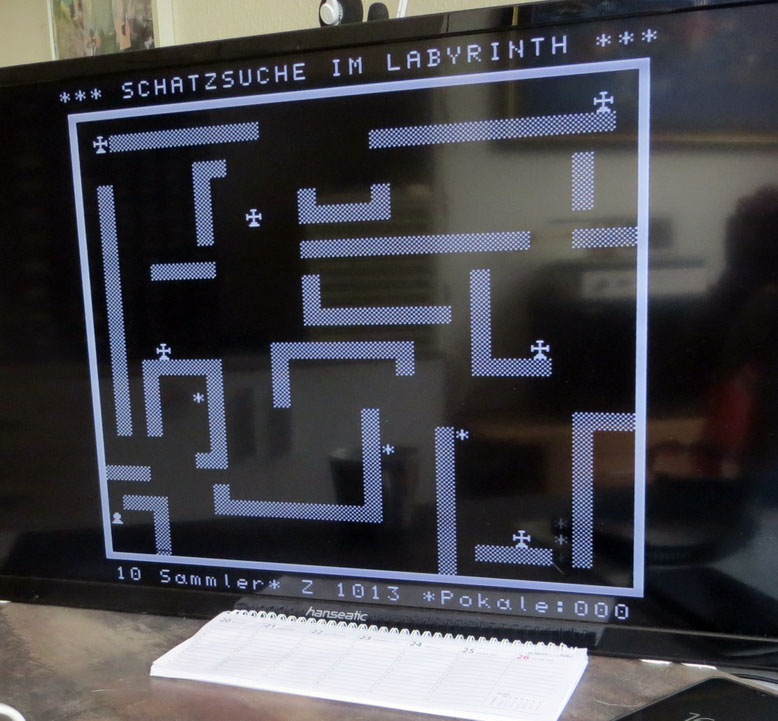

Ob das Bild der Bildschirmkarte nach dem Umbau auf Umschaltbarkeit zwischen 32x32 und 64x16 Zeichen noch so exellent ist müssen wir abwarten. Die neuen Leiterplatten sind fast fertig bestückt. Ich hoffe das Wetter spielt Morgen mit, so das ich Fotos machen kann. Das Spiel ist von Kassette geladen. Die Kassettenschnittstelle entspricht der, die wir am LLC2 Nachbau eingesetzt haben. Sie funktioniert mit einer Versorgungsspannung von +´5Volt. Sie ermöglicht die Verwendung der Operationsverstärker B761, B611, B621, B631 und B865 mit leicht unterschiedlicher Beschaltung.
