Galaksija Eprommer
29.04.2022

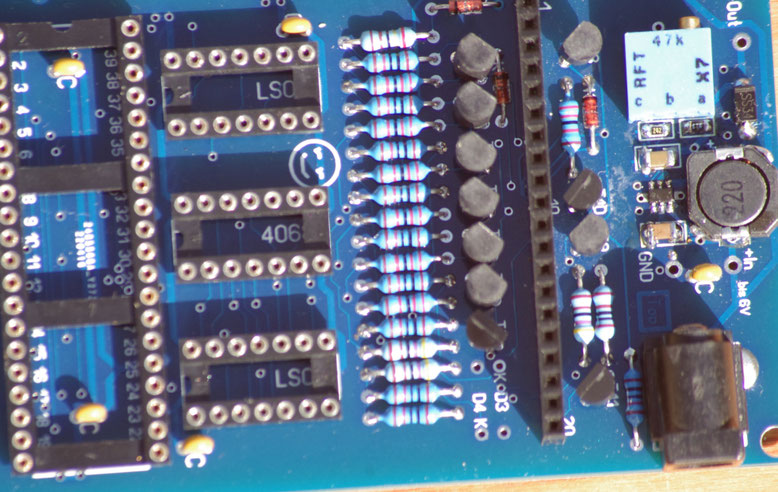

An der Schaltung habe ich kleine Änderungen vorgenommen. Zum Beispiel den 7400 eingespart, dafür zwei BS170 eingesetzt. Ein moderner Inverter zur Programierspannungerzeugung mit dem Chip MT3608 und geringem Platzbedarf bei größerer möglicher Leistung vorgesehen.

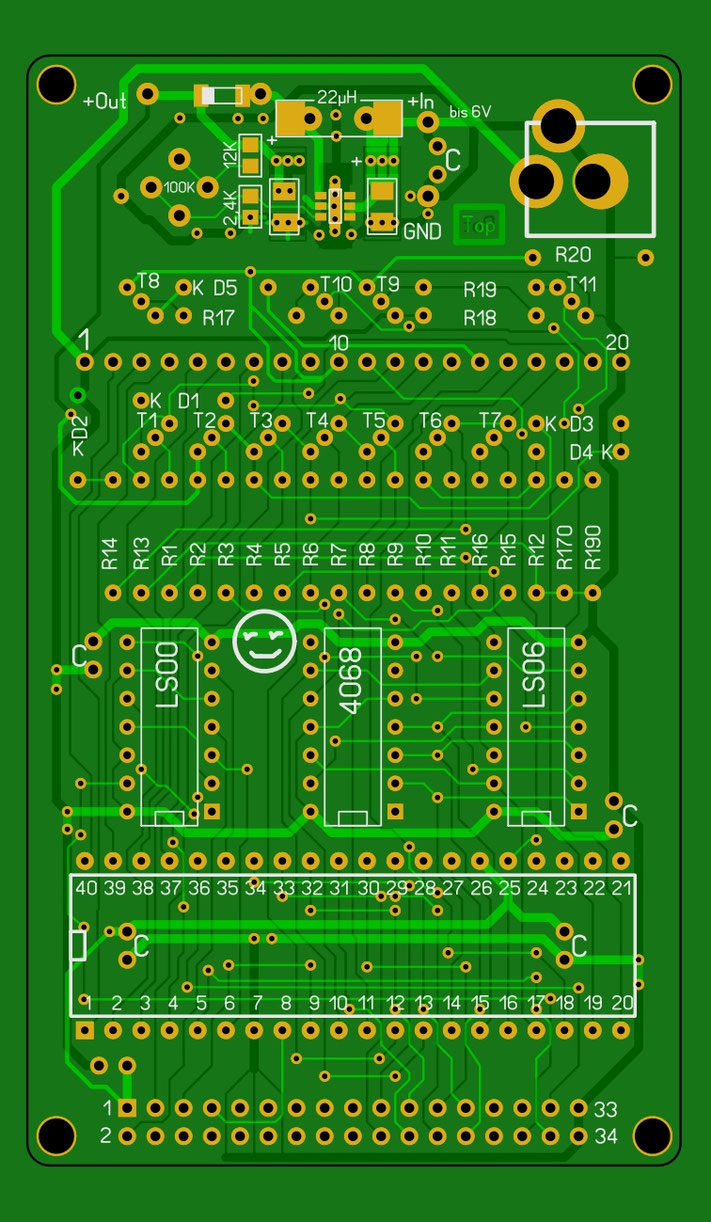

Völlig neues Layout mit geringen Abmessungen geroutet. Einspeisung der Versorgungsspannung 5V über Hohlstecker.

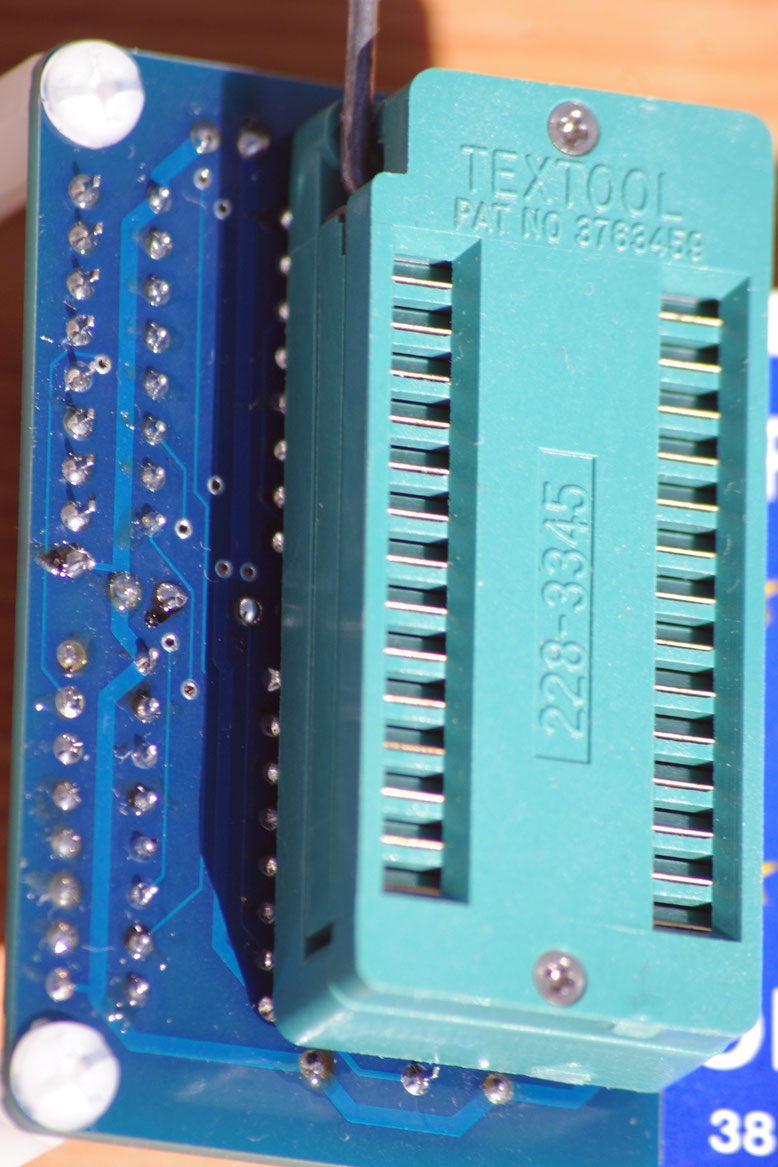

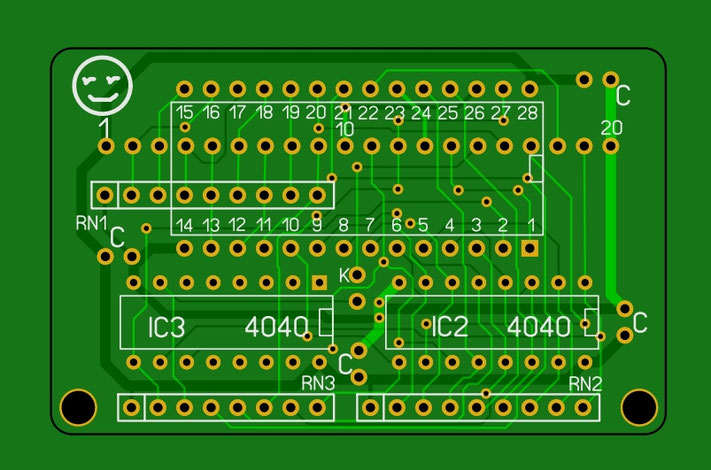

Aufsatzleiterplatte für die Programierfassung
17.04.2022
Leider kann die Software zu dem Projekt bisher nur 2716 und 2732 brennen. Harwaremäßig ist die Leiterplatte bis zum 27(C)256 verwendbar.
Der Spectrum Eprommer ist über einen Adapter warscheinlich leichter bis zum 27(C)256 auch am Galaksija einsetzbar, da auch der hier drüber zu sehende Programmer eigentlich ebenfals für den Spectrum oder C64 entwickelt wurde. Dazu ist im Basic Startprogramm die Bilddarstellung anzupassen.
Abbildungen des Eprommers
06.05.2022

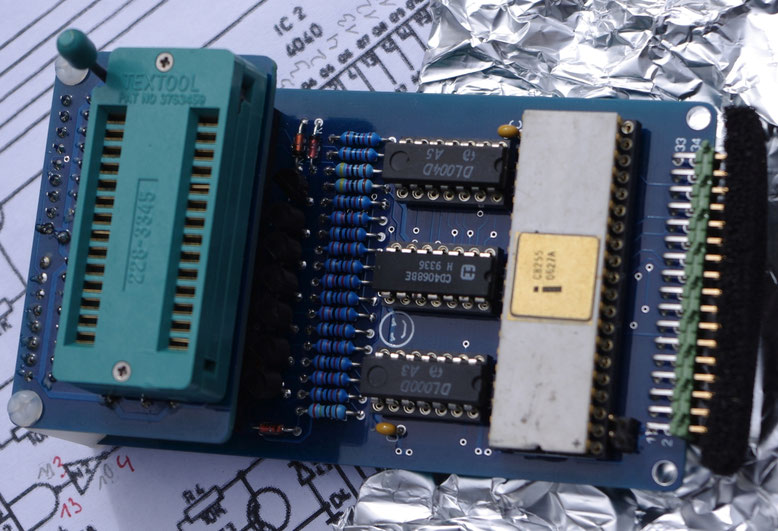

Fertig bestückt.
