23.08.2022

Da ich die Daten im Eprom sicherer aufgehoben weiß als im Flash ROM oder RAM stelle ich hier in Kürze noch eine mit vier Eproms 27C010 bis 27C040 bestückbares Modul vor. Im Gegensatz zur RAM-Box 32 konnte die Schaltung etwas vereinfacht werden. Insgesamt sind nur noch 9 Schaltkreise nötig. Die vier Eproms und fünf LS Logikschaltkreise. Der Datenbus ist gepuffert, was die Datensicherheit weiter verbessert. Die ROM-Plätze 0 bis 7 können Hardwaremäßig über Jumper (Schottkydioden) eingeblendet werden.

25.08.2022

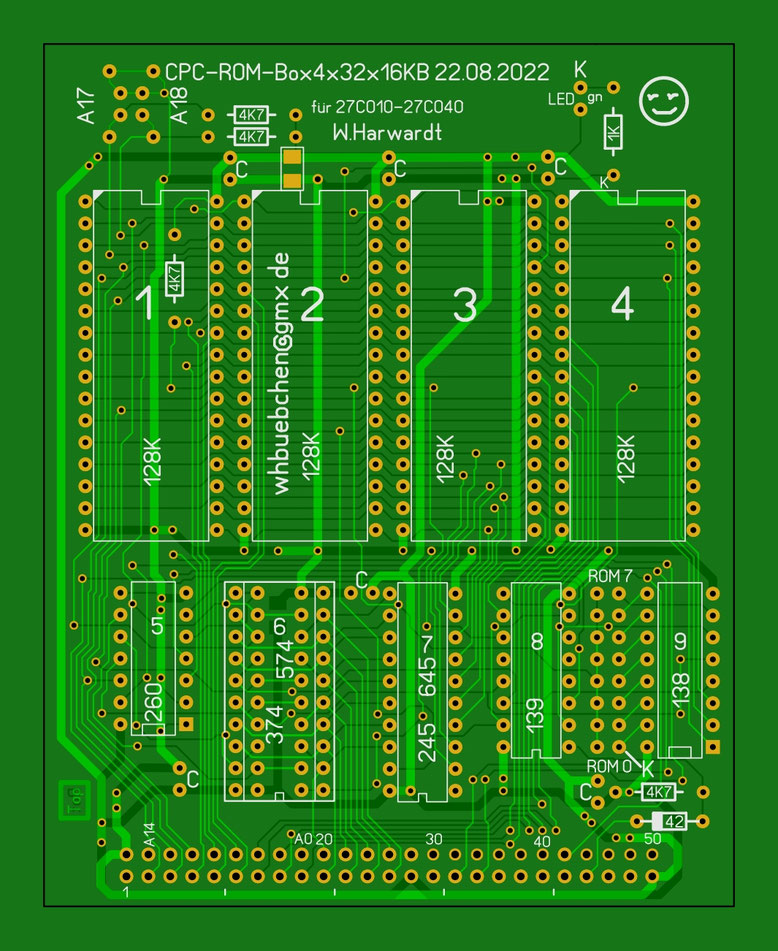

Musterleiterplatten einer von drei Schaltungsvarianten bestellt. Wenn die funktioniert bestelle ich noch eine Variante mit sehr vielseitigen Möglichkeiten, mit nur unbedeutend größerem Aufwand der vor allem in Jumperfeldern besteht. Dann können bis vier Eproms  27C010 oder 27C040 verwendet werden. Dabei kann bei vier 27C040 die Software in vier Paketen mit 32x16KB von Hand ausgewählt werden oder bei einem 27C040 oder vier 27C010 auch über das Menü. Ein 29C040 von Winbond kann auch mit 32x 16KB beschrieben werden.  Dazu existiert fertige Software. Die ersten 8 Blöcke a 16 KB können bei den Eproms 27C010 und 27C040 Hardwaremäßig ausgeblendet werden. Beim 29C040 nur über die Steuersoftware um das ganze nicht noch undurchschaubarer zu machen.
