31.07.2022

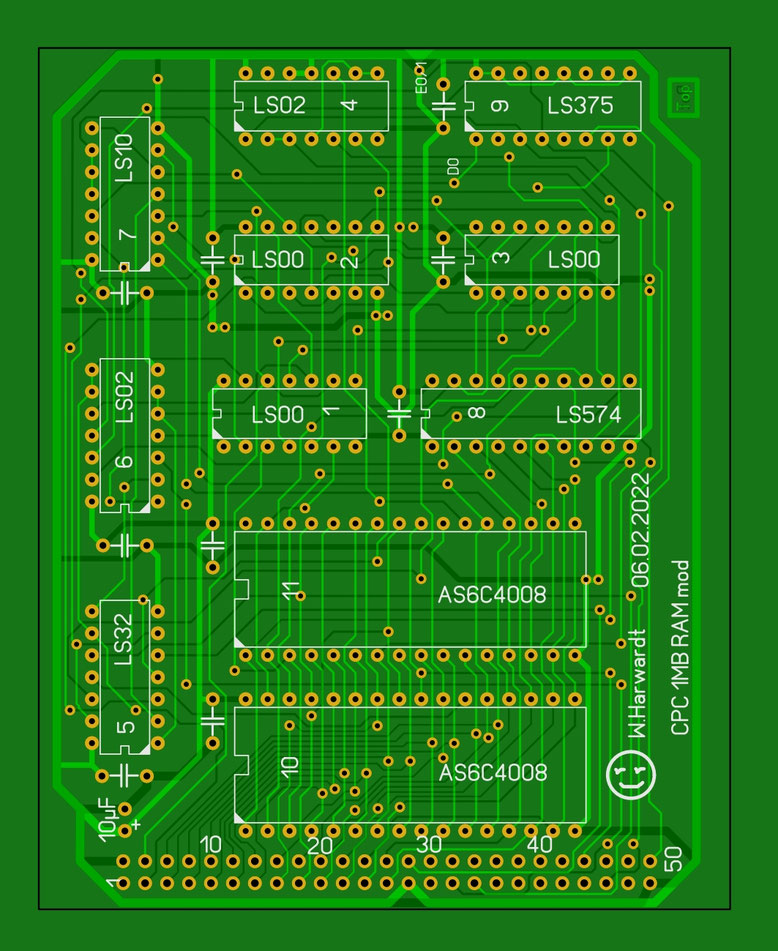

Ich gebe nur noch die hochkant gestellten Leiterplatten heraus, die quergestellten waren nur Entwicklungsmuster für die Tonne.

In rot, nur zur Bestückung mit dem 74LS574 für 6,-€. Die hochkante Version in lila für 7,-€ kann entweder mit 74LS374 oder mit dem 74LS574 bestückt werden. Ausserdem ist immer der 74LS375 vorgesehen, was die Inbetriebnahme erleichtert, weil die Versorgungsspannung nach Standard (heist, nicht in der Mitte des Schaltkreises wie beim 74LS75) zugeführt wird. Das führt bei einer eventuellen Fehlersuche zu weniger Irrtümern.

06.08.2022

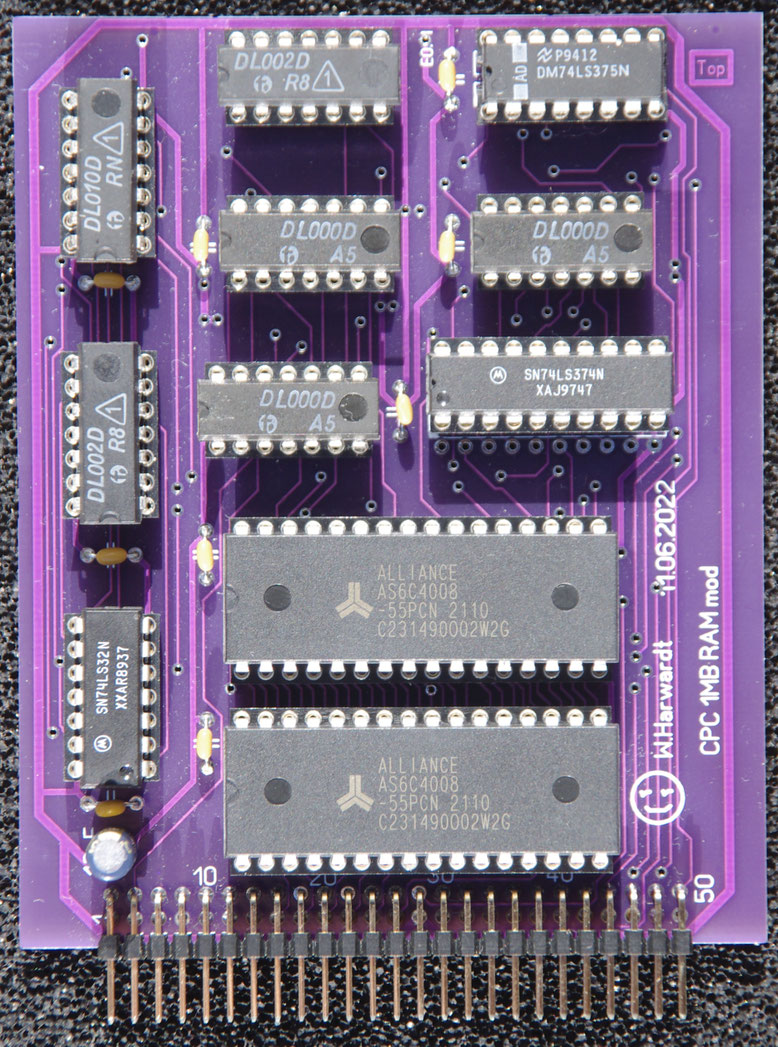

Hier drüber ein 1MB Modul mit dem 74LS374 bestückt. Stattdessen kann um 2,5mm nach unten versetzt auch ein 74LS574 bestückt werden. Die untere frei Pinreihe ist unter dem 74LS374 zu sehen.

07.01.2022

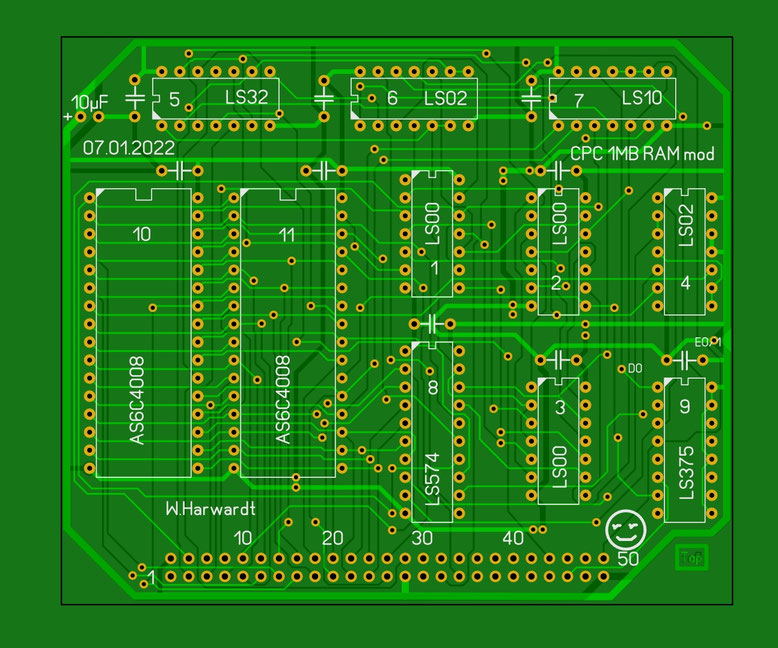

Musterleiterplatte in blau ist bestellt.

06.01.2021

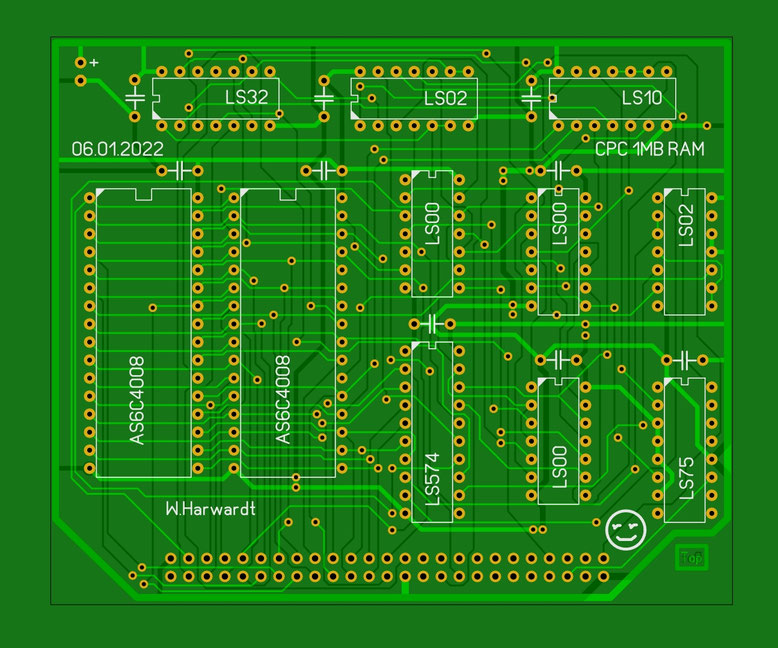

Da der 74LS75 nur noch schlecht und teuer zu bekommen ist habe ich dafür den funktionskompatiblen 74LS375 eingearbeitet. Der ist ebenso wie der 74HCT375 preiswerter als der 74LS75. Diese können  auf der Leiterplatte CPC 1MB RAM mod eingestzt werden.

10.06.2022

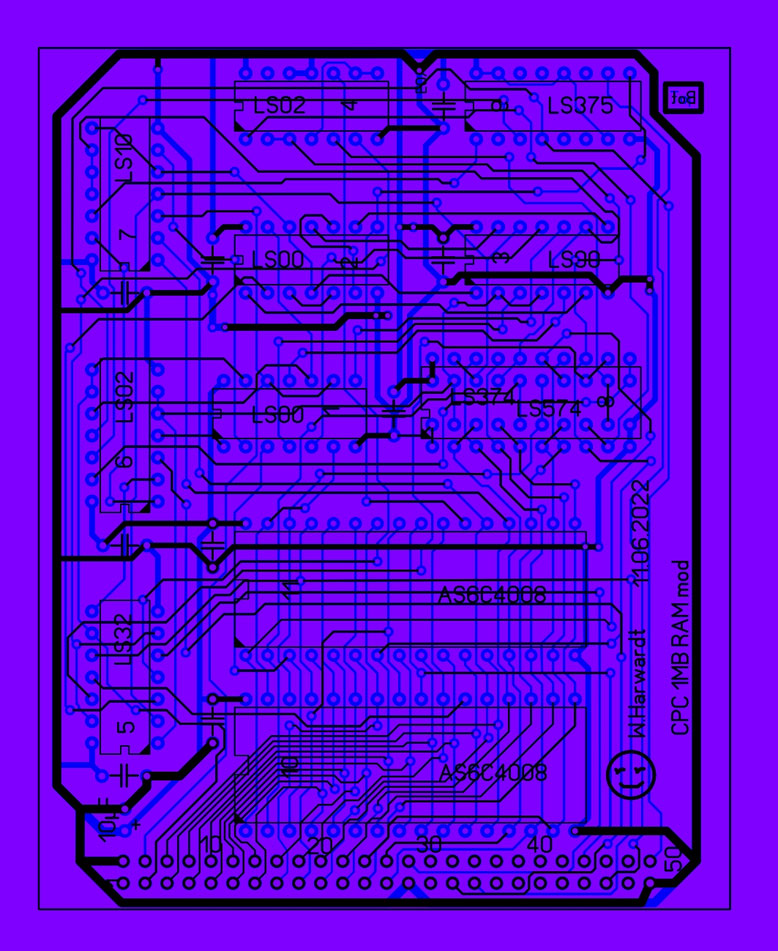

Die letzte Version kann sowohl mit dem 74LS/HCT574 oder dem 74LS/HCT374 bestückt werden. Das erleichtert die Bauelementebeschaffung.

Noch in Arbeit.
